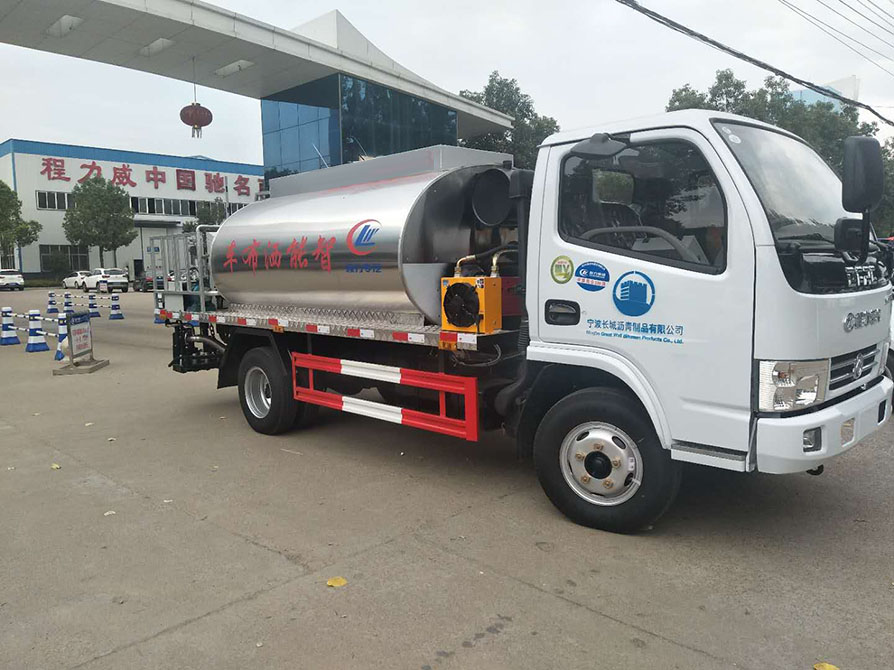

程力瀝青灑布車使用說明書

程力瀝青灑布車使用說明書，操作簡單，經過多年的更新?lián)Q代，目前已經完全智能化，正確地使用瀝青灑布車，遵守各項操作規程，可以充分發揮機械效率，保持機械良好，從而提高生產率，降低施工成本。

一、作業前的準備工作

1、檢查汽車轉向、制動、電器和行走裝置工作是否正常、可靠；

2、檢查發動機潤滑油、燃油和冷卻水是否充足、有無滲漏現象；

3、將管道系統各閥門置于關閉位置（特別是柴油清洗閥和沖氣閥必須關閉）；

4、檢查后噴管或手提噴管、各噴嘴是否暢通，瀝青泵是否可以轉動；

二、施工操作

1、自吸：即將熱態瀝青或常溫乳化瀝青灌入灑布車瀝青罐：先接好自吸管，將自吸閥2、回油閥3、置于開的位置，將自吸管伸入油池，發動汽車，打開前**臺總電源開關，“**位置”置于“后”。由后臺**，“**閥”扳到自吸油位置，取力器掛檔，然后打開瀝青泵開關開始吸油，待灌入足夠?yàn)r青后關閉瀝青泵開關停止自吸，然后關緊加油口蓋子。注意：瀝青不能加的太滿，以免溢出；

2、保溫：若長時間運輸或施工時間過長，則應該使用導熱油小循環和加熱保溫功能。小循環和加熱保溫：將導熱油泵打開、油閥12、15置于開的位置，此時可以打開燃燒器進行保溫。具體操作為：先打開柴油箱下面的進油閥開關、打開溫度計開關和燃燒器開關，待溫度計顯示溫度達到指定溫度時，關閉燃燒器開關。溫度計開關可一直打開以監測溫度變化直到施工完成；

3、加熱瀝青管道：瀝青灑布車開到作業地點后，點燃燃燒器加熱導熱油，同時打開導熱油泵循環，直到噴管瀝青溶化后，關閉燃燒器和導熱油泵。導熱油溫度**在250℃左右。

4、大循環：瀝青灑布車開到作業地點后，**行大循環使瀝青通過整個管道為自動噴灑作準備。具體操作如下：先回油閥3置于關的位置，前**總電源開，**臺開關置于自動噴檔，先打開進油閥開關，再打開瀝青泵開關進行大循環，關閉瀝青泵開關，此時可進行下一步自動噴灑。

5、自動噴灑：自動噴灑前將**器開關撥到自動噴位置，再根據

灑布寬度、灑布量和瀝青種類調整**器的輸入（具體操作見下節），然后根據灑布寬度打開各個噴頭的小開關。分離汽車離合器，起動發動機后，汽車變速器按推薦檔位掛檔，按汽車起步的要求動作起步。再打開瀝青泵開關，在到達灑布地點時打開后噴嘴總開關，開始噴灑。注意：汽車應該按推薦檔位低速行駛（建議發動機轉速1200轉/分）。

6、**器面板使用說明：打開總電源開關，按瀝青種類鍵，如果顯示噴灑量和噴嘴數與需要不符。按F2鍵、進行參數修改。如果顯示噴灑量與實際噴灑量誤差太大，按F3鍵進行修正。具體方法見《自動**器使用說明書》。

7、手提噴管噴灑：“**位置”置于“后”。由后臺**，開關撥到手動噴檔。再打開回油閥7、手噴閥9，（注意：回油閥7不要全開，根據手提噴管壓力，調節開度），然后，取力器掛檔，先打開進油閥開關，再打開瀝青泵開關開始灑布工作。如果壓力太大，可調節后**臺面板上的旋鈕。

加注瀝青

加注瀝青可用車外設備加注和瀝青泵自吸加注兩種方法

方法一：車外設備加注瀝青

檢查灑布車確定無故障情況后，將車開到加注管下，先將全部閥門置于關閉位置，打開罐體頂部加油口小蓋(如下圖)，將加油管放入，開始加注瀝青，加油完畢，關緊加油口小蓋即可1、加油口小蓋2、加油口大蓋3、通氣孔

車外設備加注瀝青時應注意以下事項：
1、瀝青不能加的太滿，特別是熱態瀝青，以免溢出；
2、加注的瀝青必須達到以下溫度要求，否則加溫時間太長，對設備壽命和工作效率十分不利。普通重交道路熱瀝青在160℃以上：
SBS、SBR改性熱瀝青在185℃以上；SBS、SBR改性乳化瀝青在65-85℃之間；

3、新車**使用時，一定要將罐體內的積水清理干凈，否則會發生危險，加注瀝青數量一定要小于60%
4、使用過乳化瀝青后，加注熱瀝青前，一定要將剩余乳化瀝青
放凈，否則會發生危險。
5、經常檢查通氣孔是否暢通。

方法二：本車瀝青泵自吸加注瀝青

將灑布車開到瀝青貯存罐附近（5米以內），如（上圖）打開泵進閥⑥→打開回油閥②→關閉出油閥①→關閉后噴循環閥⑦，起動汽車發動機，取力器掛檔、打開瀝青泵開關，將轉速調到旋鈕旋到較大位置，發動機轉速**在2000轉/分即可。打開罐體頂部加油口小蓋（圖一），觀察回油管是否有瀝青流出，瀝青泵轉動1~2分鐘后，還沒有瀝青流出應立即停止，檢查自吸管道、閥門、過濾器等是否堵塞和漏氣。如果瀝青泵被瀝青粘住無法轉動，必須點著燃燒器，用導熱油加熱瀝青泵。方法見瀝青泵和管道加溫一節。

瀝青泵自吸加注瀝青時應注意以下事項；

1、自吸軟管聯接一定緊密，瀝青過濾器蓋必須壓緊，不得漏空

2、瀝青貯存罐液面高度必須高于瀝青泵**，距離小于5米。

3、瀝青泵空轉時間不能超過2分鐘。

其它注意事項與方法一相同。

由于瀝青泵是在高溫狀態下工作的，內部間隙比較大，長期自吸工作，磨損較快，本公司建議盡量少用方法二。

三、清洗瀝青灑布車

1、瀝青當溫度降低即發生凝固，所以灑布車作業完畢或中途轉換施工場地時，必須對瀝青泵和管路進行清洗。清洗方法如下：

2、清洗瀝青泵：先檢查關閉所有閥門，將瀝青過濾器蓋打開，加柴油，取力器掛檔，打開瀝青泵開關，低速運轉1~2分鐘關閉瀝青泵開關，瀝青泵清洗完畢。完畢后務必關閉閥門。

3、高壓空氣柴油沖洗噴嘴：（圖4）將前**臺上“**位置”開關置于“后”。由后**臺操作，**閥開關置于“吹噴嘴”，打開后噴嘴總開關，先按開“空氣10”開關，打開瀝青泵開關，低速運轉，再打開閥門11，然后逐個打開噴頭小開關，使少量柴油通過高壓空氣沖洗管路和噴嘴，可以沖2~3次，立即關閉閥11。如果只沖洗手噴管和膠管將**臺開關置于手動噴檔，打開手噴閥9和閥門11，沖2~3次即可。沖洗完畢后，必須檢查各閥門，保證全部關閉。
